在“使用IAR Embedded Workbench和MCU的CRC模块来检查代码的完整性”一文中介绍了如何在IAR Embedded Workbench中配置生成对应代码区域的CRC校验码。但是在IDE里面的Linker > Checksum选项里面只能配置一个地址区间并且只能生成一个Checksum。如果有多个地址空间，那么IDE里面的Linker > Checksum选项没有办法满足需求，需要使用命令行的方式。
本文主要介绍如何在IAR Embedded Workbench中计算多个地址区间的Checksum。
两个地址区间生成两个Checksum
假设对应的两个地址空间分别为0x08000000-0x0801FFFB（对应Checksum放到0x0801FFFC）和0x08030000-0x0803FFFB（对应Checksum放到0x0803FFFC）。

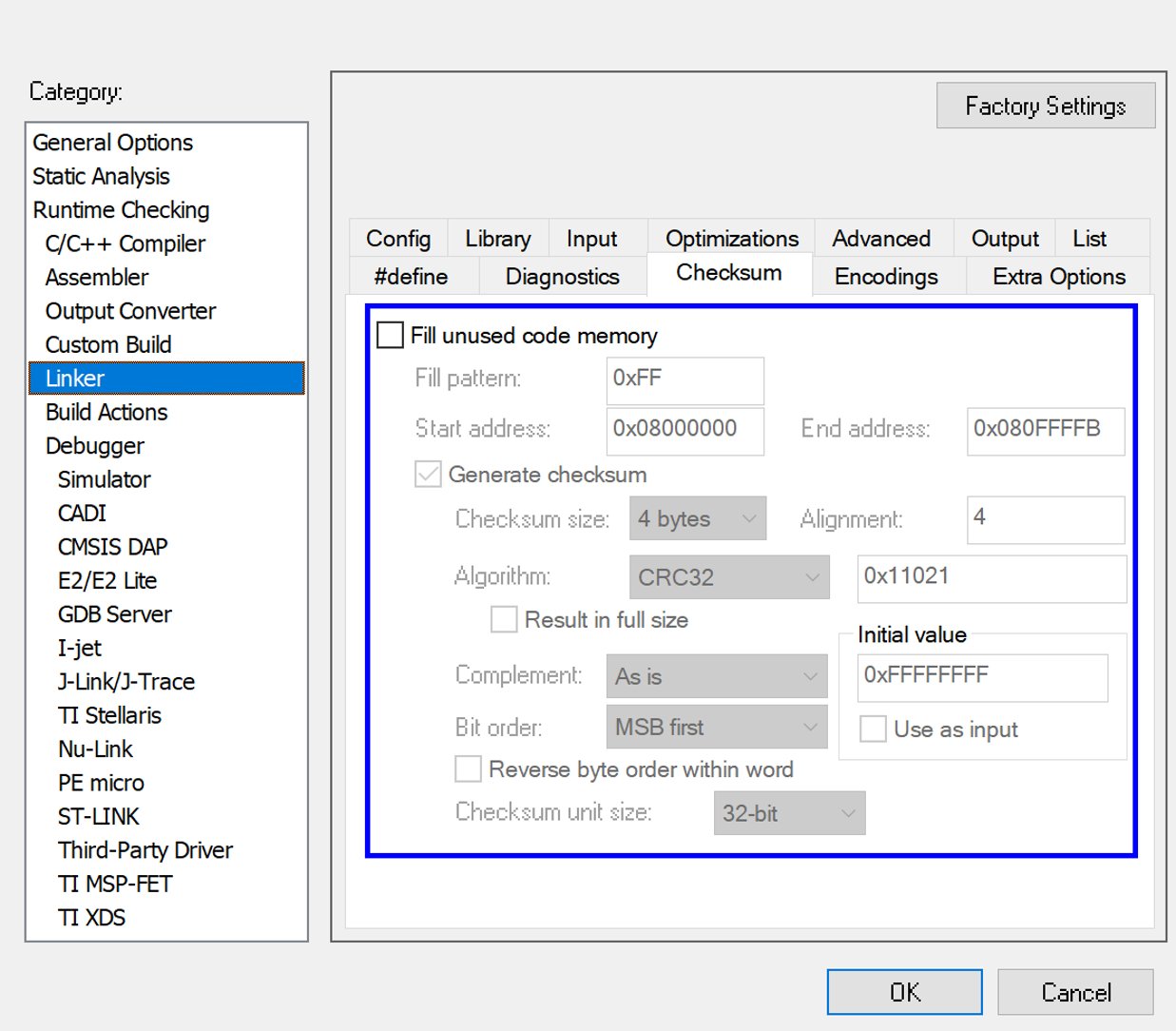

不使能Linker > Checksum选项中的配置：
在Linker > Extra Options中添加对应的命令
--place_holder __checksum1,4,.checksum1,4
--place_holder __checksum2,4,.checksum2,4
在ICF文件中添加对应的命令：
define exported symbol __checksum_begin1 =0x08000000;
define exported symbol __checksum_end1 =0x0801FFFB;
define exported symbol __checksum_begin2 =0x08030000;
define exported symbol __checksum_end2 =0x0803FFFB;
place at address mem: 0x0801FFFC { section .checksum1 };
place at address mem: 0x0803FFFC { section .checksum2 };

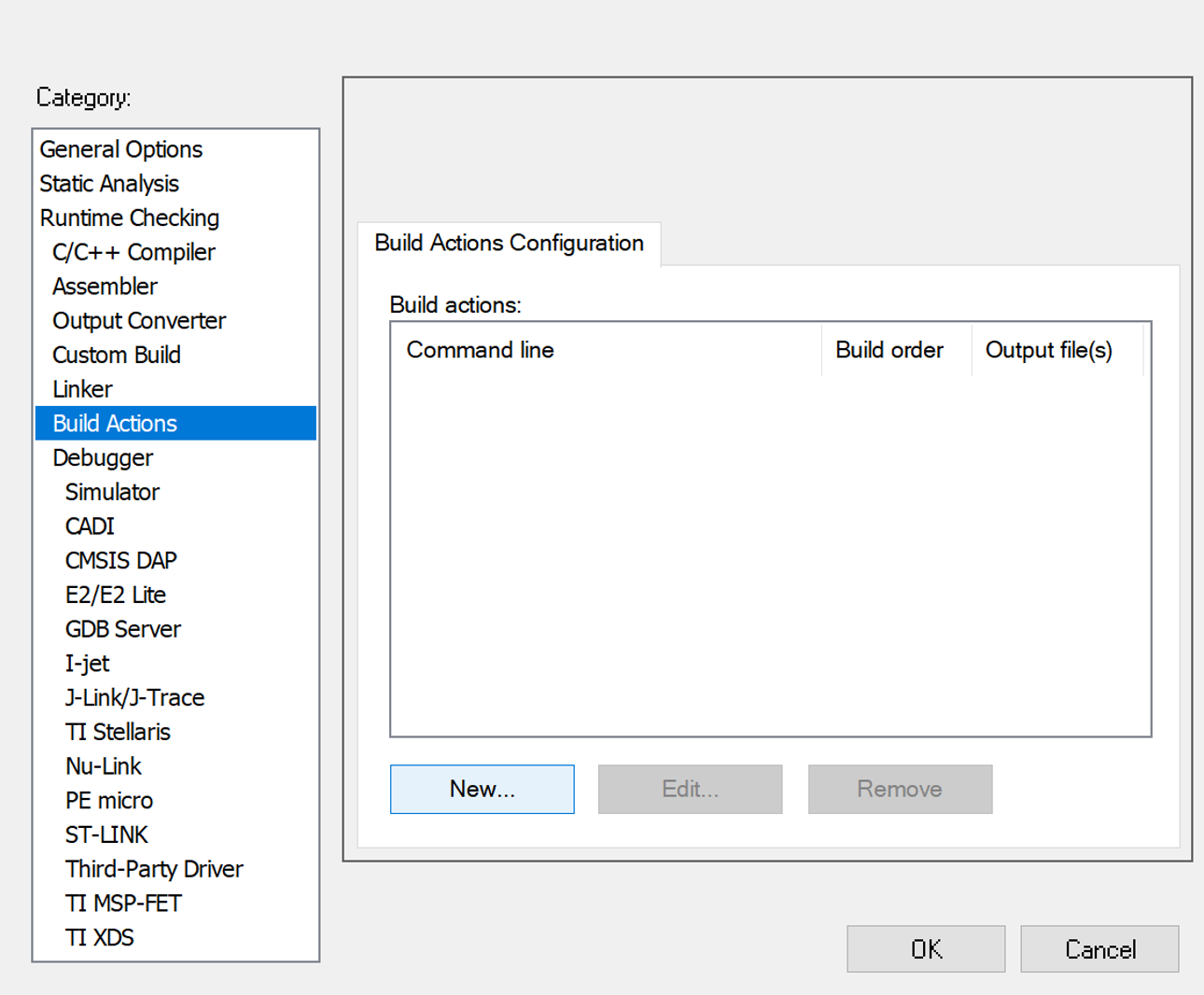

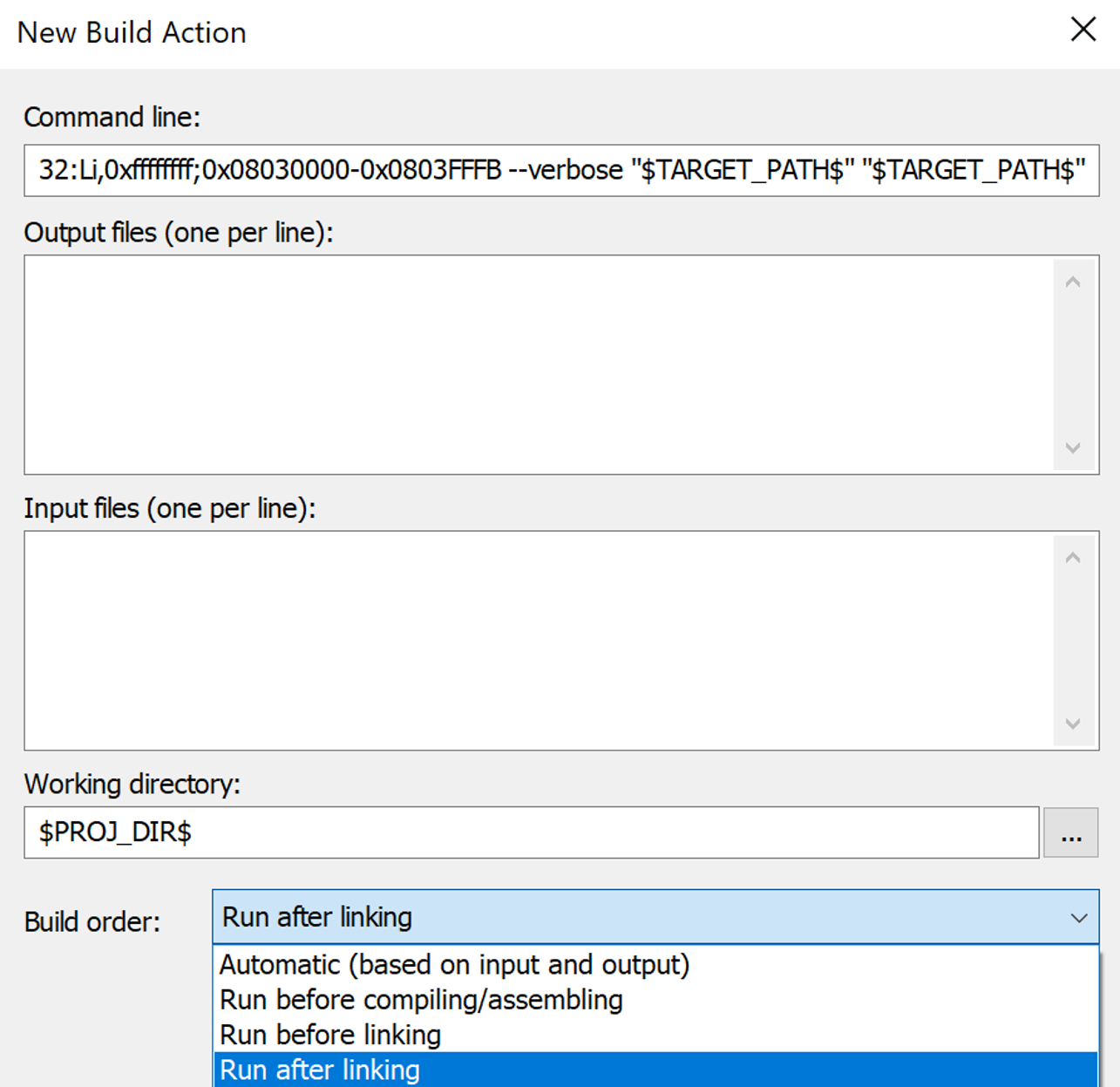

在Build Actions里面添加对应生成Checksum的命令：
ielftool --fill 0xFF;0x08000000-0x0801FFFB --fill 0xFF;0x08030000-0x0803FFFB --checksum __checksum1:4,crc32:Li,0xffffffff;0x08000000-0x0801FFFB --checksum __checksum2:4,crc32:Li,0xffffffff;0x08030000-0x0803FFFB --verbose "$TARGET_PATH$" "$TARGET_PATH$"

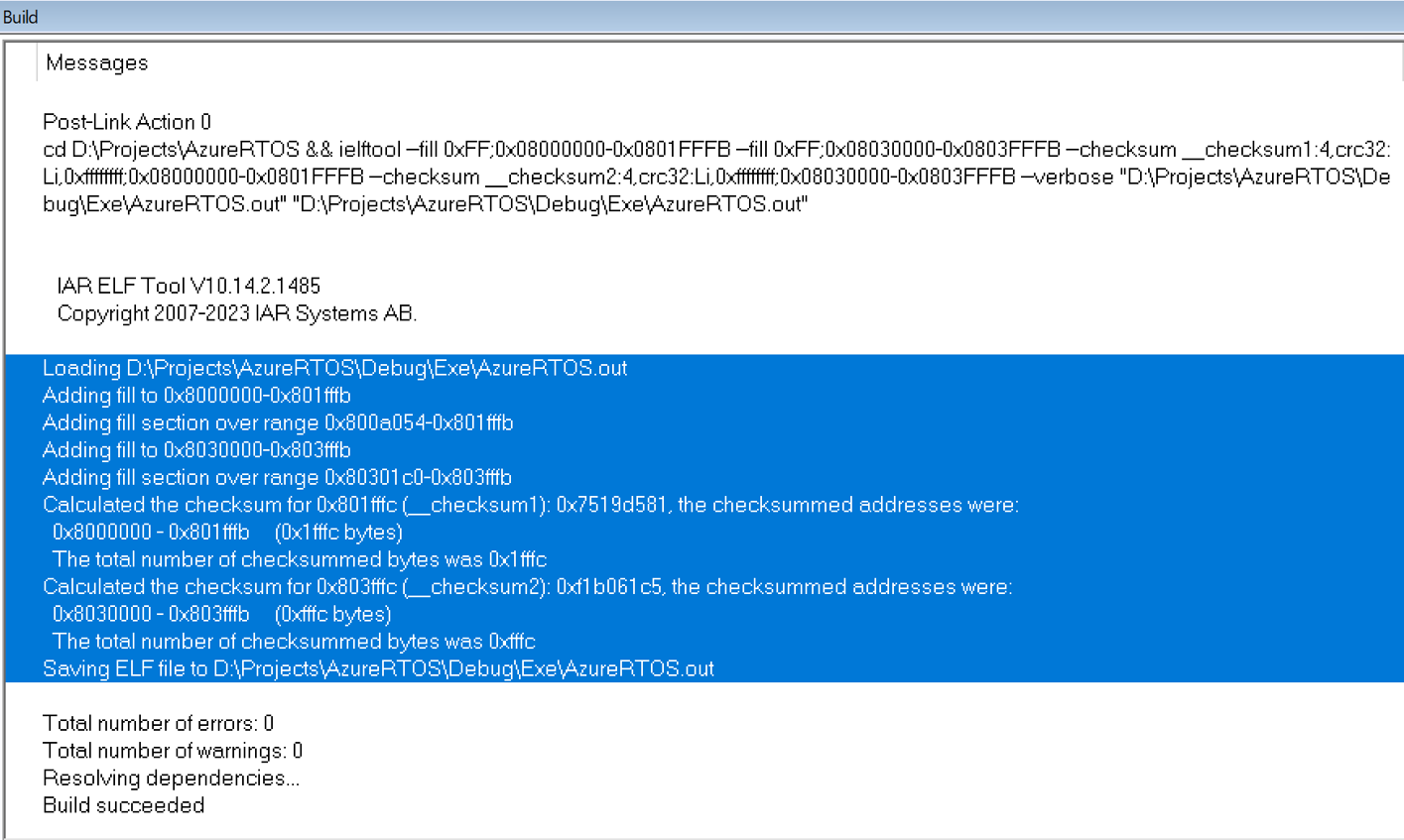

Build并查看对应的Build Log和MAP文件检查Checksum相关的信息：
两个地址区间生成一个Checksum
假设对应的两个地址空间分别为0x08000000-0x0801FFFF和0x08030000-0x0803FFFB（对应Checksum放到0x0803FFFC）。
不使能Linker > Checksum选项中的配置：

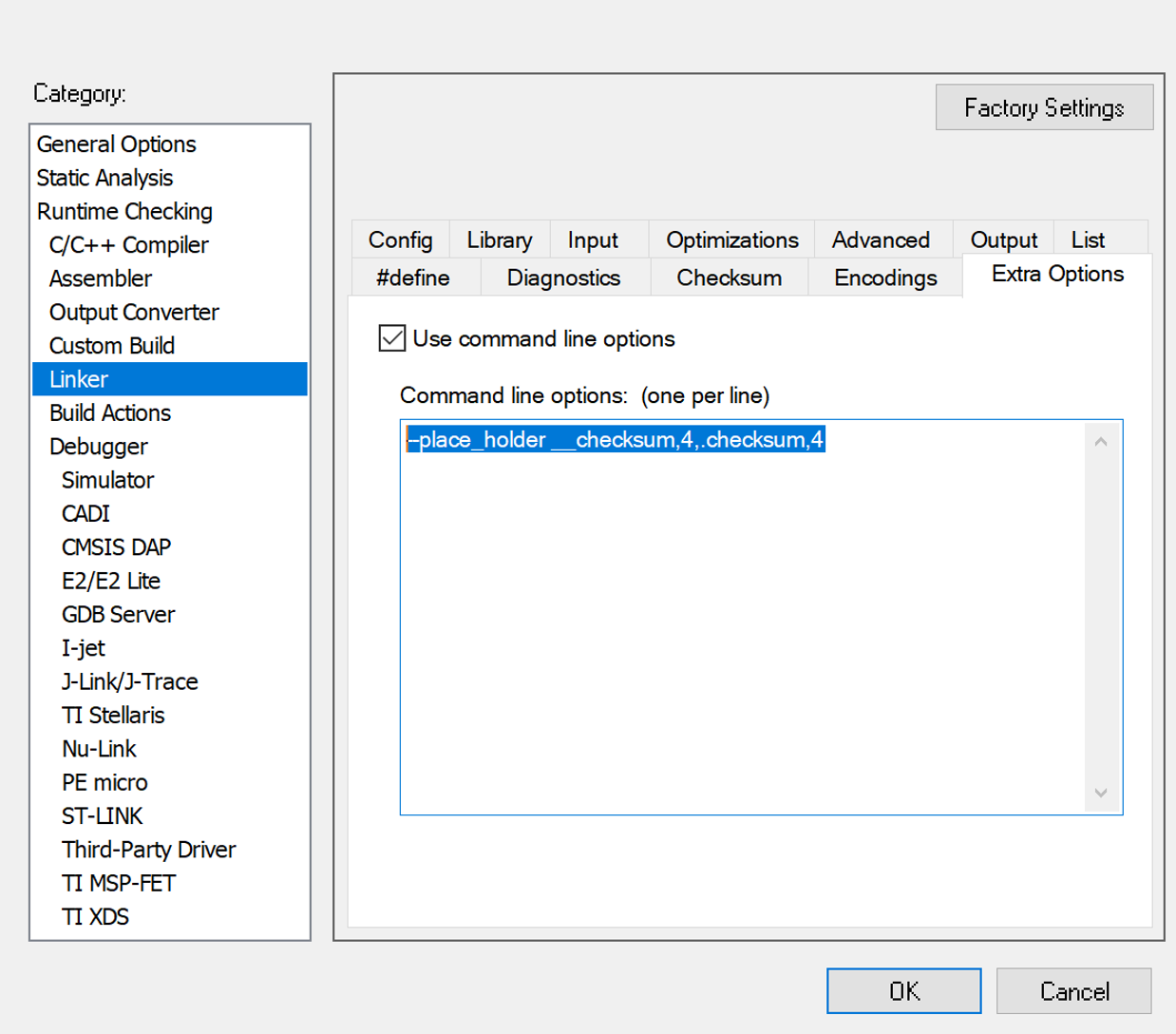

在Linker > Extra options中添加对应的命令
--place_holder __checksum,4,.checksum,4
在ICF文件中添加对应的命令：
define exported symbol __checksum_begin1 =0x08000000;
define exported symbol __checksum_end1 =0x0801FFFF;
define exported symbol __checksum_begin2 =0x08030000;
define exported symbol __checksum_end2 =0x0803FFFB;
place at address mem: 0x0803FFFC { section .checksum };

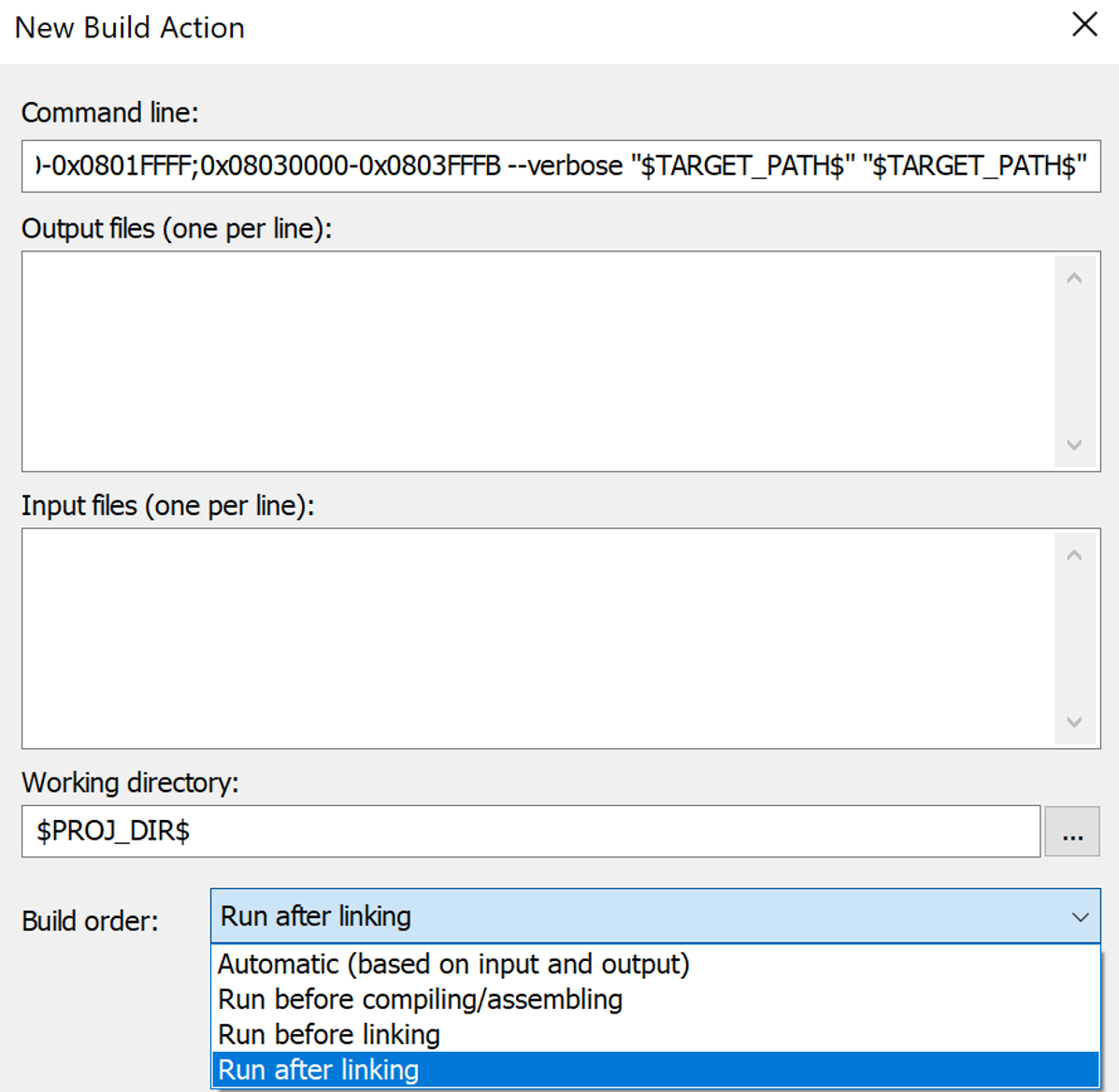

在Build Actions里面添加对应生成Checksum的命令：
ielftool --fill 0xFF;0x08000000-0x0801FFFF --fill 0xFF;0x08030000-0x0803FFFB --checksum __checksum:4,crc32:Li,0xffffffff;0x08000000-0x0801FFFF;0x08030000-0x0803FFFB --verbose "$TARGET_PATH$" "$TARGET_PATH$"

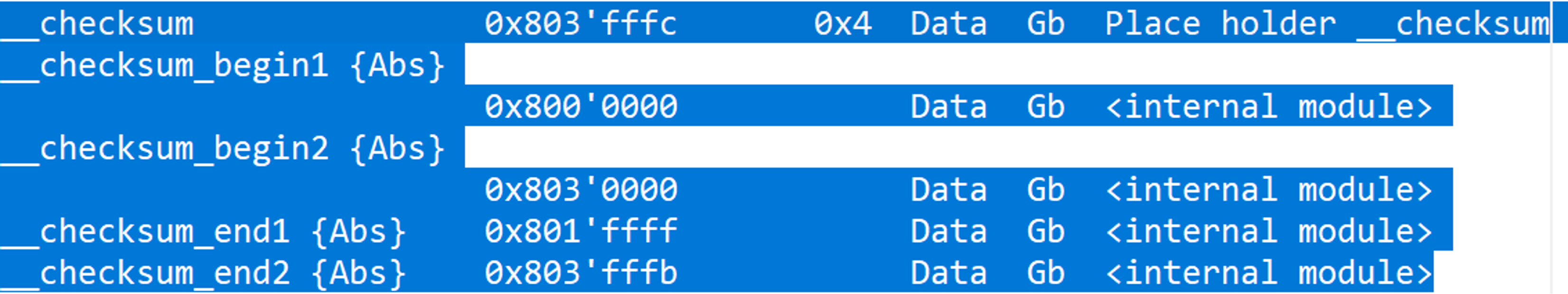

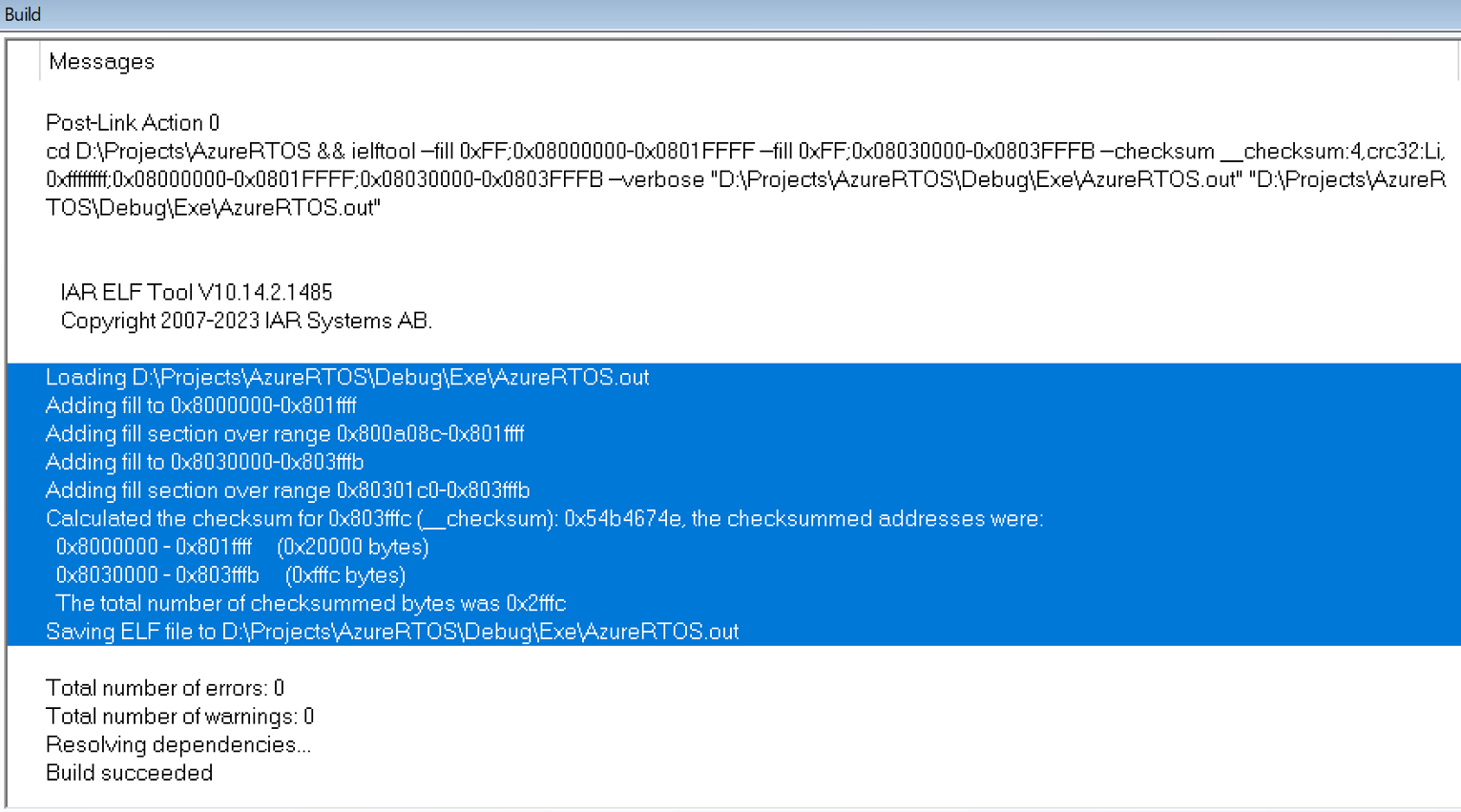

Build并查看对应的Build Log和MAP文件检查相关Checksum的信息：
总结
本文通过两个例子介绍了如何在IAR Embedded Workbench中计算多个地址区间的Checksum，包括多个地址区间生成多个Checksum和多个地址区间生成一个Checksum。
参考文献：
- IAR C/C++ Development Guide (define symbol directive，--place_holder， The IAR ELF Tool—ielftool)
