使用IAR工具链计算使用了的Flash的checksum

之前的文章使用IAR Embedded Workbench和MCU的CRC模块来检查代码的完整性介绍了如何填充整个Flash地址空间，然后计算整个Flash地址空间的checksum，并把对应checksum放到Flash地址空间的最后面。

本文主要介绍如何使用IAR工具链计算使用了的Flash的checksum并把对应checksum放到使用了的Flash的地址后面。

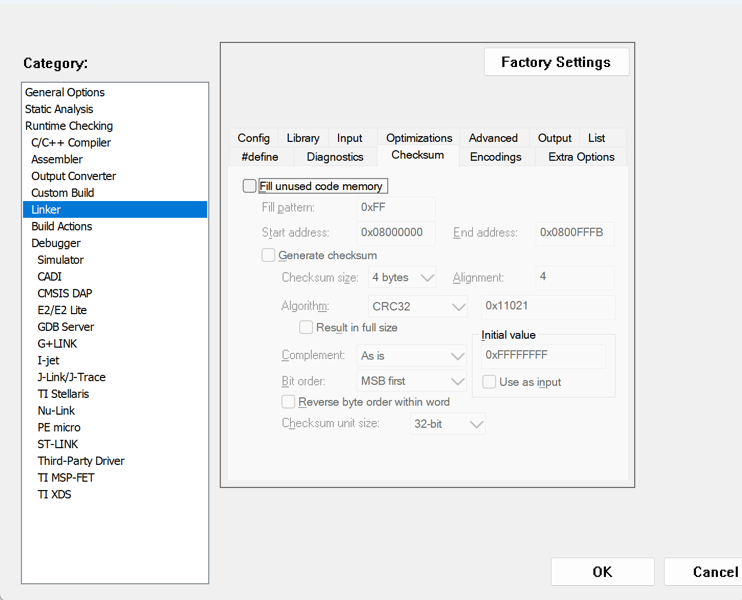

由于对应Linker > Checksum中的地址需要输入固定的值，对应选项不要勾选：

首先需要在代码中定义__checksum变量，并把__checksum变量放到指定的.checksum section：

const uint32_t __checksum @ ".checksum";

然后在icf文件中把.checksum section放到readonly的后面：

/* place checksum just after readonly */
define block APP with fixed order {
    readonly,
    section .checksum};

place in FLASH_region { block APP };

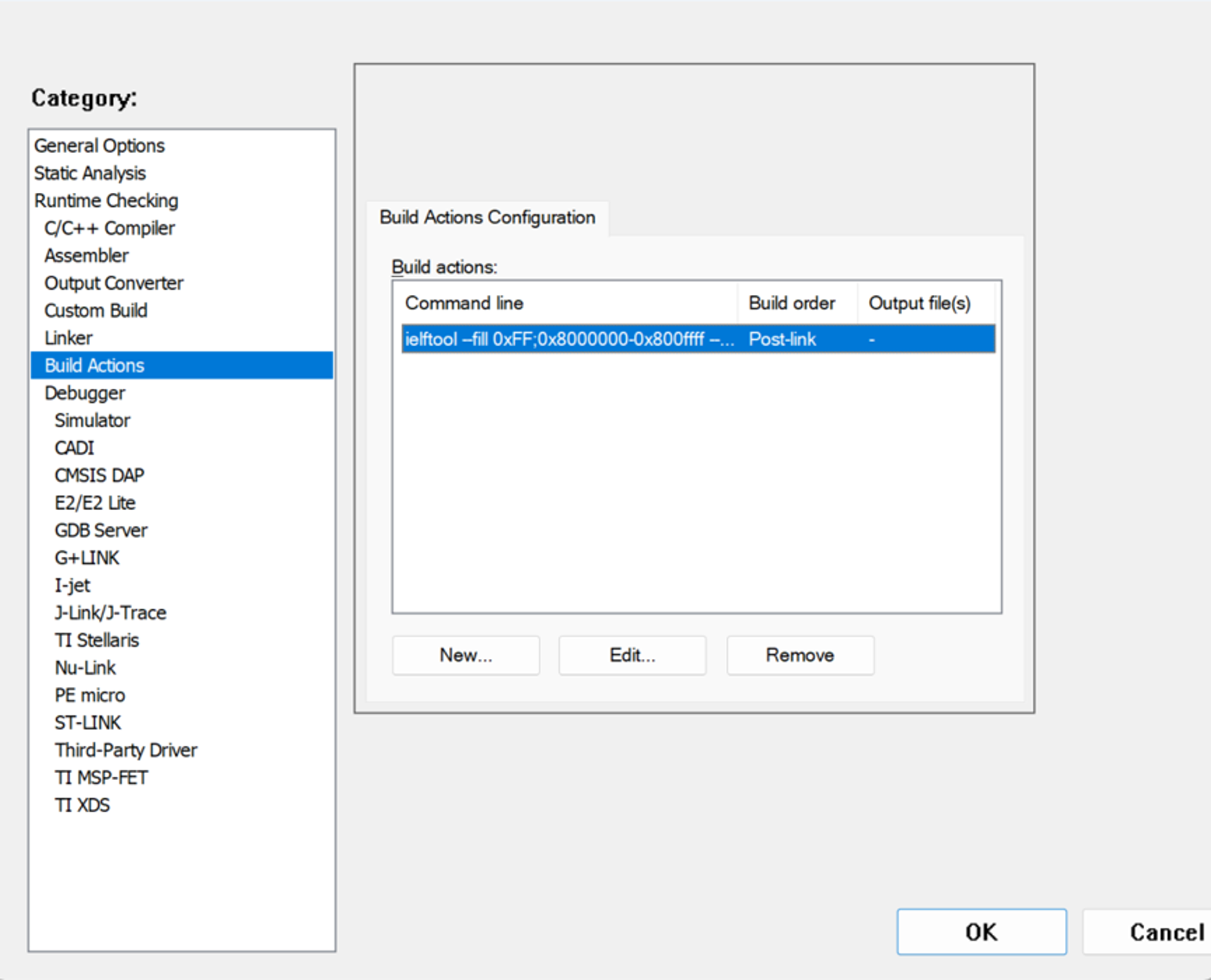

最后在Build Actions中调用对应的ielftool命令来生成对应地址空间的checksum：

下面命令中整个Flash地址空间0x8000000-0x800ffff填充0xFF，然后只对使用了的Flash地址空间0x8000000-__checksum计算对应的checksum：

ielftool --fill 0xFF;0x8000000-0x800ffff --checksum __checksum:4,crc32:Li,0xffffffff;0x8000000-__checksum --verbose $TARGET_DIR$\$TARGET_BNAME$.out$TARGET_DIR$\$TARGET_BNAME$.out

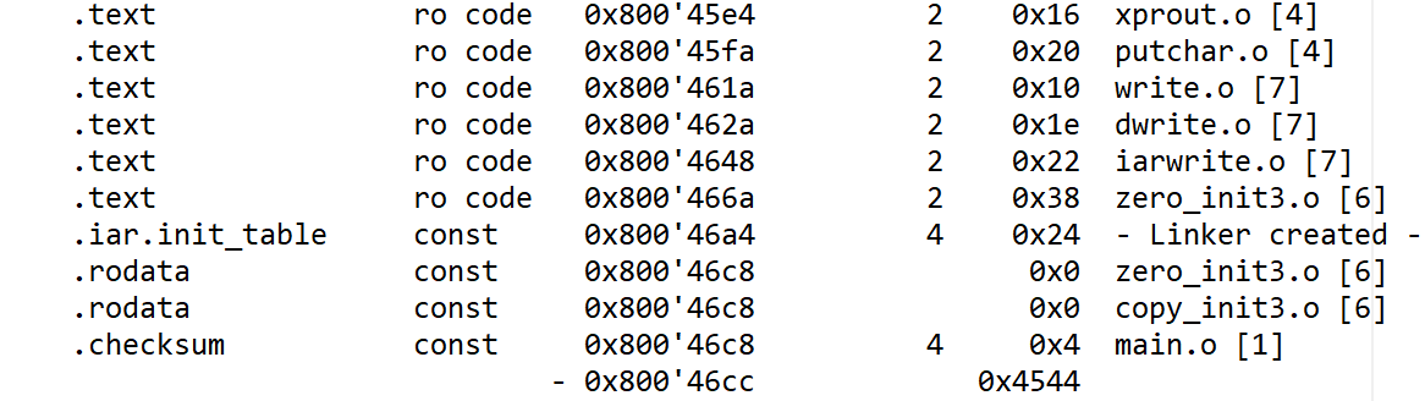

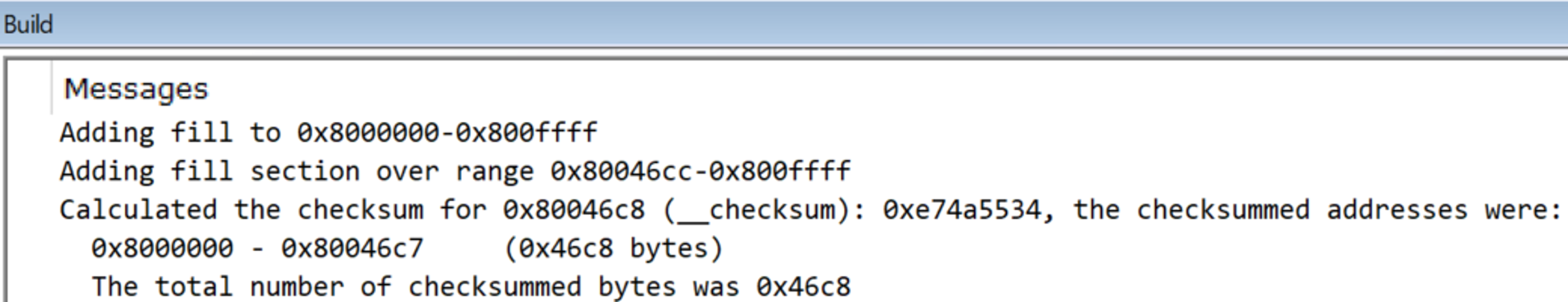

构建(Build)并查看相关Log信息和map文件：

计算使用了的Flash地址空间0x8000000-0x80046c7，并把对应checksum放到地址0x80046c8(紧跟使用了的Flash地址空间)：

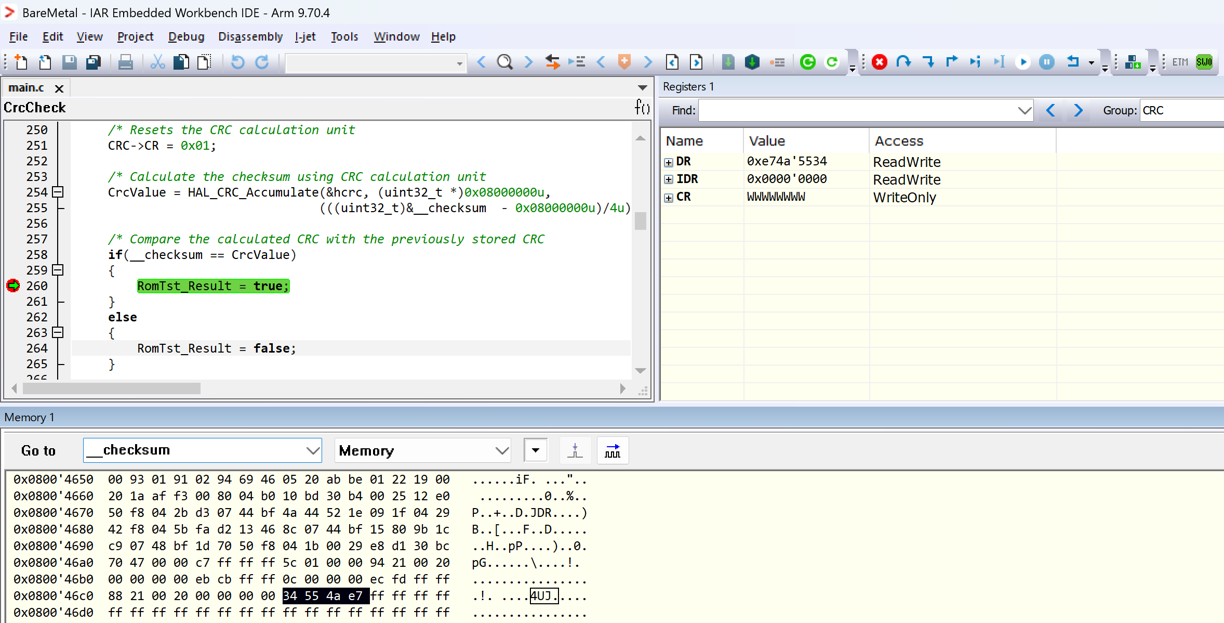

调试发现，通过CRC硬件模块计算出来的checksum和之前存储的checksum是一致的，说明检查代码区域的完整性是好的：

总结

本文主要介绍了如何使用IAR工具链计算使用了的Flash的checksum并把对应checksum放到使用了的Flash的地址后面。

参考文献：

1. https://github.com/iarsystems/cmake-tutorial/wiki/Appending-a-checksum-for-application-self-checking
2. 使用IAR Embedded Workbench和MCU的CRC模块来检查代码的完整性
3. https://docs.iar.com/ewarm/9.7x/en/iar-c-c---development/iar-utilities/the-iar-elf-tool-ielftool.html
4. https://docs.iar.com/ewarm/9.7x/en/iar-c-c---development/the-linker-configuration-file/section-handling/define-block-directive.html (fixed order)
