在IAR Arm开发工具链中使用‑‑function_sections编译选项把函数放到单独的section

  • IAR
  • 7分钟阅读
<span id="hs_cos_wrapper_name" class="hs_cos_wrapper hs_cos_wrapper_meta_field hs_cos_wrapper_type_text" style="" data-hs-cos-general-type="meta_field" data-hs-cos-type="text" >在IAR Arm开发工具链中使用‑‑function_sections编译选项把函数放到单独的section</span>

前面的文章如何在IAR Embedded Workbench中把变量和函数放到指定的section介绍了如何把变量和函数放到指定的section,其中把函数放到指定的section可以通过下面几种方法:

  • 使用 @ 操作符
  • 使用 GCC 风格的section属性 __attribute__ ((section ))
  • 使用 #pragma location 命令
  • 使用 #pragma default_function_attributes 命令

这几种方法都需要修改源代码,如果对应源代码不方便修改,那么对应函数默认会放到.text section。最新发布的IAR Arm开发工具链9.70.1版本增加了‑‑function_sections编译选项可以把函数放到单独的section。

本文主要介绍在IAR Arm开发工具链中不修改源代码的情况下使用‑‑function_sections编译选项把函数放到单独的section。

默认section

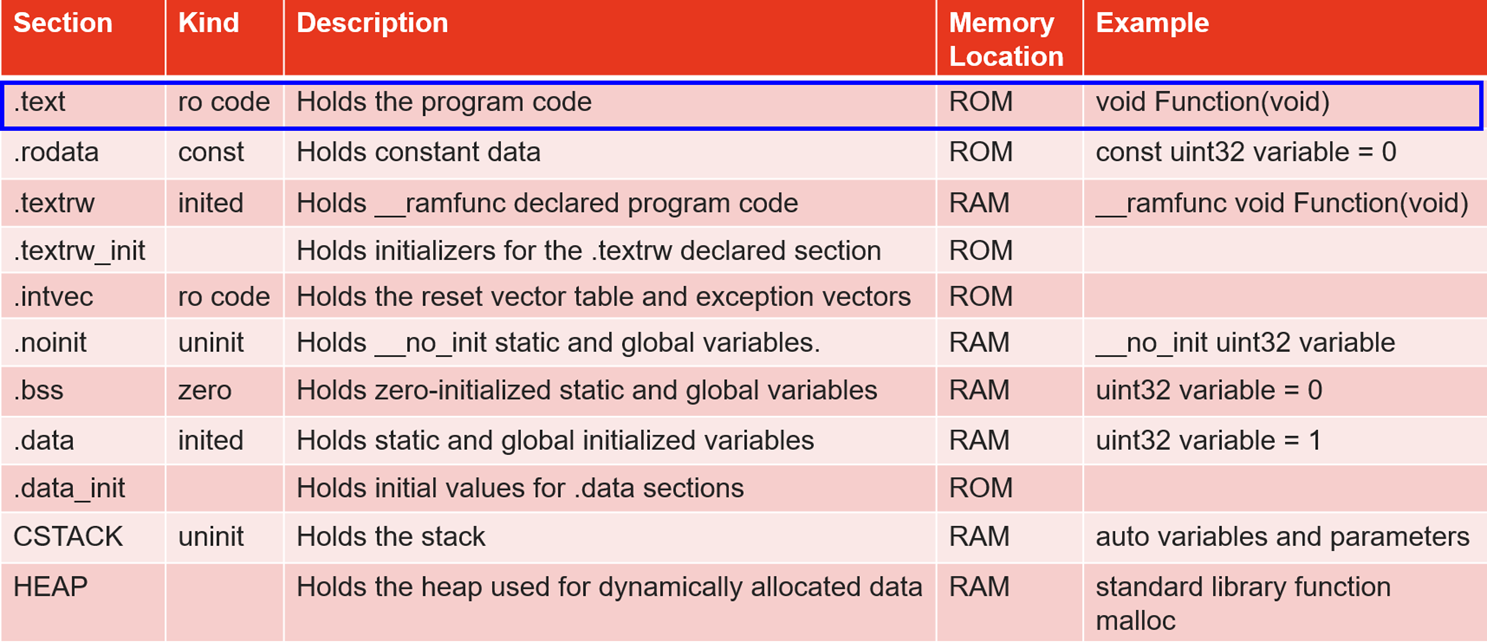

IAR Arm开发工具链中默认的section如下,其中函数/代码默认会放到.text section:

blog-20250606-1

使用‑‑function_sections编译选项把函数放到单独的section

下面通过具体的例子介绍在IAR Arm开发工具链中‑‑function_sections编译选项的使用。

对函数不做任何section放置处理

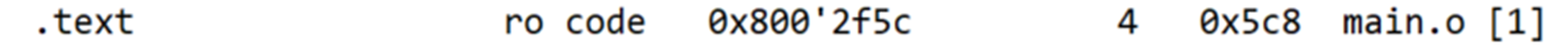

这里以CrcCheck函数为例,首先不做任何section放置处理,查看map文件发现CrcCheck函数会放到默认的.text section:

blog-20250606-2

blog-20250606-3

使用‑‑function_sections编译选项

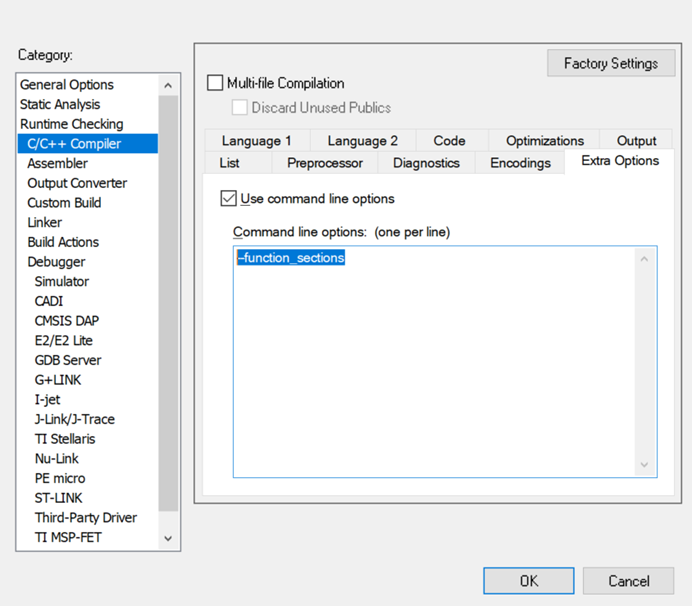

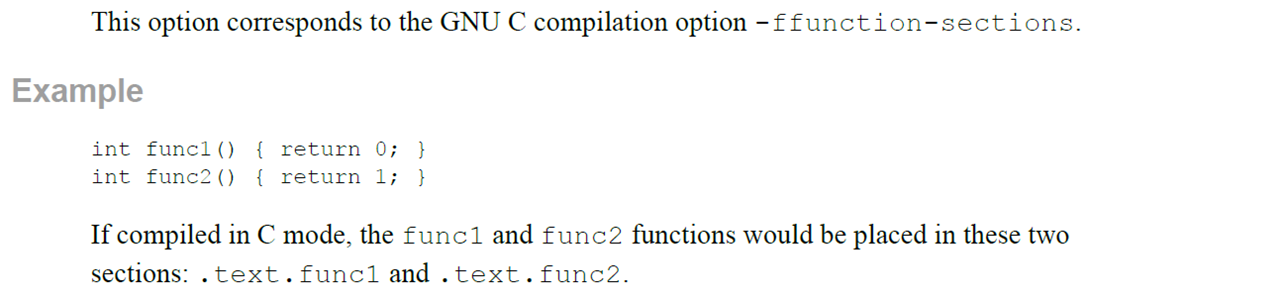

使用--function_sections编译选项把函数放到单独的section:

blog-20250606-4

blog-20250606-5

blog-20250606-6

查看map文件发现CrcCheck函数放到了使用--function_sections编译选项生成的.text.CrcCheck section:

blog-20250606-7

blog-20250606-8

修改源代码把函数放到指定的section

修改源代码把函数放到指定的section,比如使用#pragma location命令将CrcCheck函数放到指定的.CrcCheck section

#pragma location = ".CrcCheck"

void CrcCheck(void)

查看map文件发现CrcCheck函数放到了指定的.CrcCheck section:

blog-20250606-9

blog-20250606-10

总结

本文介绍了在IAR Arm开发工具链中不修改源代码的情况下使用‑‑function_sections编译选项把函数放到单独的section。对应函数的section放置优先级顺序如下:

  • 如果源代码里面把函数放到指定的section,那么对应的函数会放到指定的section。
  • 如果源代码里面没有把函数放到指定的section,使用了‑‑function_sections编译选项,那么对应函数会放到单独的section(对应单独section的名字是.text.加上对应函数的名字,比如CrcCheck函数会放到.text.CrcCheck section)。
  • 如果源代码里面没有把函数放到指定的section,也没有使用‑‑function_sections编译选项,那么函数会放到默认的.text section。
注意事项:
  • 当前IAR Arm开发工具链库文件中的函数会放到.text section。
  • 如果函数使用了__ramfunc关键字,对应函数默认会放到.text.rw section,对应Kind是inited,默认会放到RAM地址区域;但是如果使用了‑‑function_sections编译选项,对应函数会放到单独的section,对应Kind是ro code, 默认会放到ROM地址区域。需要对相关section使用对应的initialize命令其Kind才会从ro code变成inited(更多关于initialize命令的信息,可以参考IAR Embedded Workbench中的初始化策略),同时需要把对应section放到RAM地址区域。
  • 当前IAR Arm开发工具链中没有类似GCC中的-fdata-sections编译选项,因为在ICF文件中可以把变量放到指定的block。
  • 如果可以修改源代码,建议修改源代码把对应的关键函数放到指定的section,因为‑‑function_sections编译选项有可能会影响编译优化:
    blog-20250606-11
