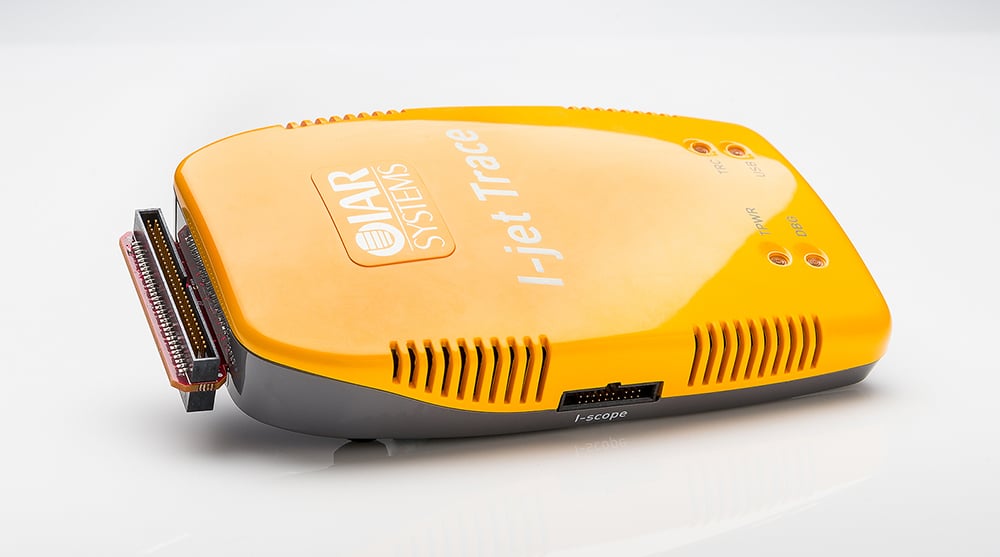

I-jet Trace for Arm Cortex-A/-R/-M

Arm Cortex用デバッグおよびトレースプローブで、IAR Embedded Workbenchの強力な機能を使用可能に

01

IAR Embedded Workbenchのネイティブサポート

統合開発ツールを使用して、開発ワークフローを簡素化することができます。IARの高機能インサーキットトレースデバッグ用プローブを使えば、IAR Embedded Workbench for ARMの強力な機能を存分に使えるようになります。Embedded Trace Macrocell (ETM)に対応しているので、タイムラインでのアプリケーションのコールスタックグラフはもちろん、コードカバレッジやプロファイル機能もフルに活用できます。

02

クラス最高の処理能力

I-jet Trace for Arm Cortex-A/-R/-Mは、JTAGおよびSWD/SWO経由の高速デバッグプラットフォームを提供します。最大ダウンロード速度3.73 MByte/秒で、最高200MHzのSWOクロック速度に対応。JTAGおよびSerial Wire Debug (SWD)のクロック速度は最大100MHz。MCUクロック速度には制限はありません。

03

広範なArm Cortex-A/R/Mサポート

自動コア認識とJTAG/SWD検出により、すべてのシリコンベンダのあらゆるArm Cortex-A、Cortex-R、Cortex-Mコアをサポート。Embedded Trace Macrocell (ETM)のトレース機能やProgram Trace Macrocell (PTM)も完全にサポートします。ビットごとのパラレルトレースデータスキューの自動アライメント機能を内蔵することで、信号品質の劣化を回避し、最良のトレース品質を提供できます。

04

豊富なトレース機能

I-jet Trace for Arm Cortex-A/-R/-MはSuperSpeed USB 3.0インタフェースを備えており、プローブからIAR C-SPYデバッガに5Gbpsでデータ転送します。プローブのトレースメモリサイズは、要件に応じて64Mbyteまたは256Mbyteをお選びいただけます。16ビット幅までのトレースデータを、350MHzのETM トレースクロック、CPUサイクル精度64ビットタイムスタンプで収集できます。さらに、プローブに付属のMictor-38およびMIPI-20トレースヘッダを使うと、高速クロックでデータ幅の広いトレースが可能になります。コードカバレッジおよびプロファイルのためのストリーミングトレース機能も内蔵しています。

Details and probe comparison

Specifications

General

       I-jet      I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
USB connection High Speed USB 2.0 SuperSpeed USB 3.0 SuperSpeed USB 3.0 SuperSpeed USB 3.0
USB speed 480 Mbps 5 Gbps 5 Gbps 5 Gbps
Powered through USB  ✔  ✔  ✔  ✔
Maximum target power (5V) supplied  400 mA  400 mA  400 mA  600 mA
First supporting version of IAR
Embedded Workbench for Arm
6.30.8 7.30.3 7.80.1 7.70.1
  Buy online Buy online Buy online Buy online

Included adapters

       I-jet      I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
MIPI-10
MIPI-20
ARM-20
Mictor-38


Optional adapters

  I-jet I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
MIPI-20 to TI-14 Available Available Available Available
MIPI-20 to cTI-20 Available Available Available Available
MIPI-20 Isolated (ETM not supported) Available Available Available Available
MIPI-20 to Mictor-38 Available Available Available Native support
Mictor-38 to MIPI-60 Available Available Available Available
I-scope Available Available Available Available


Core support

       I-jet      I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
Arm7/Arm9/Arm11 ✔ (no ETM trace) ✔ (no ETM trace) ✔ (no ETM trace)
Arm Cortex-M
Arm Cortex-R ✔ (1/2/4 bit ETM trace only) ✔ (1/2/4 bit ETM trace only)
Arm Cortex-A ✔ (1/2/4 bit ETM trace only) ✔ (1/2/4 bit ETM trace only)


Interfaces

  I-jet I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
JTAG
SWD
cJTAG
SWO UART/Manchester encoding
Target debug I/O voltages supported 1.65V to 5.5V 1.2V to 5V 1.2V to 5V 1.2V to 5V


Trace features

       I-jet      I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
ETM trace buffer   64 MB 256 MB 256 MB
Trace data collection   1,2, and 4-bit 1,2, and 4-bit 1,2,4,8 and 16-bit
Maximum ETM trace clock   150 MHz 150 MHz 350 MHz
Maximum ETM bandwidth   1.2 Gbps 1.2 Gbps 11.2 Gbps
Automatic clock/data skew adjustment
Automatic clock/data threshold adjustment
ETB/MTB Trace support


Performance

  I-jet I-jet Trace CM L I-jet Trace CM XL I-jet Trace Arm
JTAG/SWD speed 48 MHz 100 MHz 100 MHz 100 MHz
SWO sampling frequency 96 MHz 200 MHz 200 MHz 200 MHz
SWO max. bandwidth ~30 Mbps ~60 Mbps ~60 Mbps ~60 Mbps
Download speed (RAM) 1.89 MByte/s 3.73MByte/s 3.73 MByte/s 3.73 MByte/s
Power sampling resolution ~160 µA ~160µA ~160 µA ~160 µA
Power sampling rate 200 ksps 200 ksps 200 ksps 200 ksps


Functionality

  I-jet I-jet Trace CM L I-jet Trace CM XL I-jet Trace for Arm
Automatic core recognition
Code breakpoints
Data breakpoints
Flash breakpoints
Interrupt logging
Data logging
Call stack trace With ETB
Cycle counter (For Cortex-M devices)
Code coverage Sampled/Full with ETB/MTB Full Full Full
Function profiling Sampled/Full with ETB/MTB Full Full Full
Instruction trace Limited with ETB/MTB Full Full Full


製品/見積もりに関する問い合わせ

製品に関するお問い合わせや見積もりのご依頼は、以下のフォームに必要事項をご記入の上、送信ボタンをクリックしてください。 *は必須項目となっています

* Privacy policy を確認

Additional information

CE and RoHS compliance

Our debug probes I-jet, I-jet Trace and I-scope are in compliance with:

CE: EMC Directive 2014/30/EU on the following test standards for IT product:
EN 55022:2010/AC:2011, EN 61000-3-2:2014 & EN 61000-3-3:2013
EN 55024: 201++A1:2015

CE: RoHS 3 Directive (EU) 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances  in electrical and electronic equipment, including all applicable amendments—Directive (EU) 2015/863

FCC: the requirements of 47 CFR Part 15 regulation & ANSI C63.4 for the evaluation of Class A of electromagnetic compatibility.

Regulation (EC) No 1907/2006 of the European Parliament and of the Council of 18 December 2006 concerning the Registration, Evaluation, Authorization and Restriction of Chemicals (REACH).

Regulation (EC) No 850/2004, (EU) No 519/2012 of the European Parliament and of the Council on Persistent Organic Pollutants (POPs )

US provision to the Wall Street Reform and Consumer Protection Act (ref: Dodd-Frank Act 1502 on conflict minerals)

SJ/T 11363-2006 for Management Methods for Controlling Pollution by Electronic Information Products (China RoHS)

Directive 2012/19/EU of the European Parliament and of the Council of 4 July 2012 on Waste Electrical & Electronic Equipment (WEEE)

We keep working together with our partners and suppliers to fulfill our responsibility to ensure our are products in compliance with the above directives, regulations and requirements.

Connectors and adapters

I-jet and I-jet Trace has a MIPI-20 connector on the front panel and come with MIPI-20 and MIPI-10 cables, as well as a legacy ARM-20 adapter. For I-jet Trace, only the MIPI-20 cable supports the ETM trace functionality, MIPI-10 and ARM-20 are for plain JTAG/SWD/SWO debugging. For details on the connectors, see the user manual.

In addition, the following adapters are available from IAR Systems to fit different target connectors:
